PUR熱熔膠在智能手機(jī)TP與支架粘接中的應(yīng)用

PUR熱熔膠在智能手機(jī)TP與支架粘接中的應(yīng)用

每一部手機(jī)的組裝，都離不開各種各樣的功能膠粘劑。膠粘劑的作用就是把手機(jī)的各部件連接起來。如今手機(jī)都在往大屏化、窄邊框發(fā)展，傳統(tǒng)3M壓敏膠已經(jīng)滿足不了手機(jī)的組裝要求了。

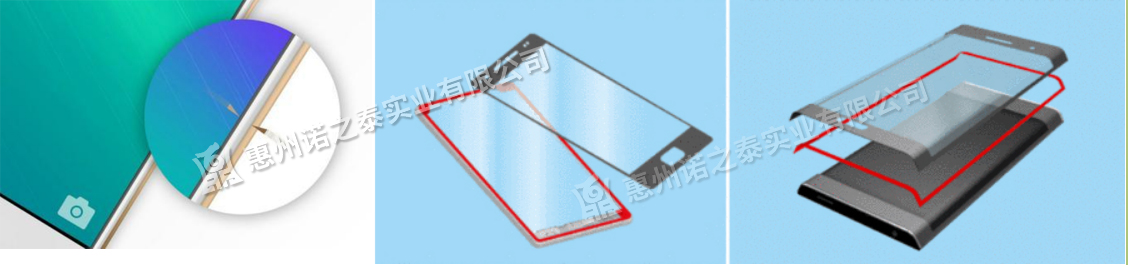

TP觸摸屏與支架使用的膠水，因鋼化玻璃屏上有噴涂處理，且面積較窄，支架也有不同程度變形，故只能采用無腐蝕性、粘結(jié)強(qiáng)度高，方便拆解返工、耐候性較好的粘接劑—PUR熱熔膠，可能是目前最好的粘框方案。

工序說明涂膠工序：點膠程序編寫→點膠→裝配→熱壓（4秒）→冷卻（2秒）→質(zhì)量檢測

返修工系： 熱壓待拆工件（約140℃）→用外力使粘接面分離即可。用工業(yè)酒精清除殘留物。

手機(jī)TP屏與手機(jī)邊框支架PUR熱熔膠點膠加工膠粘的操作說明:

1.粘接劑填充：根據(jù)不同產(chǎn)品的用膠量，確定合適的加料周期。

2.添加粘接劑時，先關(guān)閉點膠控制器電源，戴上防護(hù)手套（防止?fàn)C傷），旋開容器上蓋，直接加入粘接劑。

3.溫度控制：溫度設(shè)定值，一般設(shè)備在出廠時已調(diào)試完畢，請勿隨意調(diào)整，開機(jī)到后，溫控達(dá)到所設(shè)定溫度后可開始使用。關(guān)于膠量控制：可通過調(diào)節(jié)點膠控制器的氣壓或點膠機(jī)位移速度，獲得需求的膠量。

4.PUR熱熔膠在設(shè)定好的溫度條件下加熱融化，用點膠機(jī)施膠于需要被粘接的部位2分鐘內(nèi)完成貼合。（具體時間依據(jù)環(huán)境溫度和濕度會有不同）

5.建議一般不要超過連續(xù)4小時加熱時間，同一支膠管不要重復(fù)加熱三次。

6.如果加熱時間長了會使膠管后部結(jié)皮，此時可捅破結(jié)皮以減少打膠壓力。

為什么不出膠：

1.檢查點膠控制器，是否有壓力顯示。

2.加熱器溫度是否達(dá)到所設(shè)定溫度。

3.粘接劑容器上端，氣管接頭是否被粘接劑堵塞。

4.更換點膠針頭。

為什么出現(xiàn)拉絲現(xiàn)象？

1.PUR熱熔膠的內(nèi)聚強(qiáng)度

PUR熱熔膠膠體的內(nèi)聚強(qiáng)度與拉絲的影響規(guī)律是：內(nèi)聚強(qiáng)度大，拉絲現(xiàn)象分明；反之，內(nèi)聚強(qiáng)度小，拉絲現(xiàn)象就不會呈現(xiàn)。

2.PUR熱熔膠的固化時間：

PUR熱熔膠的固化時間是出現(xiàn)拉絲現(xiàn)象的重要影響因素，規(guī)律上來說固化時間短的pur熱熔膠發(fā)生拉絲的幾率低，因為在熱熔膠噴出槍口的時候形成的細(xì)絲，由于急速的固化，無法持續(xù)拉長，容易發(fā)作斷裂，有時還會看不出有絲拉出來。

3.熔融PUR熱熔膠的流變性：

熔融膠體的流變性對拉絲起到?jīng)Q議性的作用，對應(yīng)的和熱熔膠配方的設(shè)計，配方中材料的選擇以及配伍等相關(guān)。

4.機(jī)臺溫度的影響：

機(jī)臺溫度如果太低，會使PUR熱熔膠本身的稀稠度升高，而發(fā)生拉絲現(xiàn)象。
